一、液壓傳動部分技術參數及指標

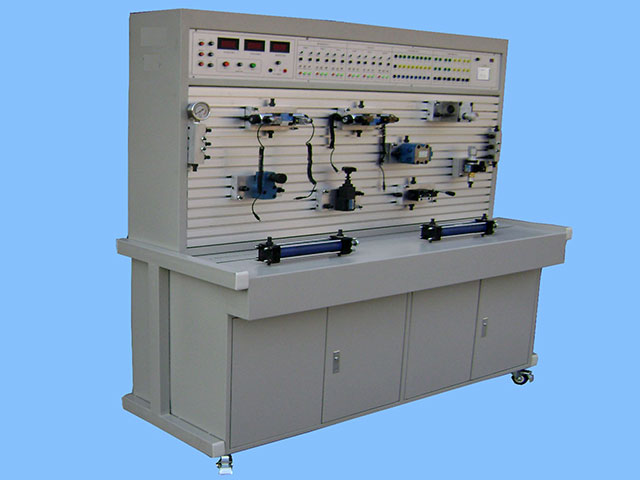

集真實的液壓元件、各執行模塊、繼電器控制單元、PLC編程及控制技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起，并帶有冷風機能隨時起冷卻降溫作用。油箱和控制屏單獨放置；帶有三相漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。
二、技術參數
輸入電源：三相五線，380V．允差±l0%，50Hz。漏電保護器控制屏總電源，電網電壓表監控電網電壓，并有三只指示燈指示，帶燈保險絲保護，控制屏的供電由啟停開關控制.同時具有漏電保護。
裝置容量：<2kVA。
變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。
PLC選用三菱FX1S-20MR主機，主機為12點開關量輸入／8點開關量輸出
配有控制模塊：電源模塊，繼電器控制模塊，PLC控制模塊等。
電機：額定電壓380V．額定功率1.5kW，絕緣等級B
液壓泵站：最大容積
實驗臺外開尺寸：1500mm*700mm*1700mm
油箱尺寸：
三、可以完成的實訓項目
常見液壓元件的性能實訓
壓力控制回路、速度調節回路、方向控制回路、鎖緊回路、雙缸工作回路、液壓馬達的應用回路等液壓傳動基本回路的實訓
——可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下
——單級調壓回路
——多級調壓回路
——減壓回路
——卸荷回路
——進油節流調速回路
——回油節流調速回路
——旁油節流調速回路
——液壓缸差動連接的快速運動回路
——調速閥短接速度換接回路
——調速閥串聯的速度換接回路
——調速閥并聯的速度換接回路
——用換向閥的換向回路
——用“O”型機能換向閥的鎖緊回路
——用液控單向閥的鎖緊回路
——用順序閥控制的順序動作回路
——用壓力繼電器控制的順序動作回路
——用行程開關控制的順序動作回路
——用調速閥控制的同步回
