本實訓裝置適用于中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的必修課程《可編程控制器技術》、《電器及PLC控制技術》或選修課程《PLC及其應用》的教學與實訓。

該可編程控制器（PLC）實訓裝置也適合技工學校機電類專業《可編程控制器技術》課程的實習，還適合職業培訓學校的安裝、維修電工中級班，安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班的培訓和實操。

該可編程控制器（PLC）實訓裝置的配置三菱公司FX1N C40MR型主機  24入/16出；繼電器型，配套編程電纜及編程軟件，在本裝置上可直觀地進行PLC的基本指令和應用指令的練習。PLC實際應用的模擬實驗及實物實驗，實驗對象形象逼真。

4.2  實驗內容

可編程控制器實訓裝置可以完成的實訓項目：

1、基本指令的練習

2、模擬電機正反轉控制

4、電視模擬發射塔

5、交通燈控制系統

6、自動送貨裝車系統

7、水塔水位自動控制

8、自動成型機系統

9、多液體自動控制系統

10、自動沖壓機控制系統

11、電梯模擬控制系統

12、郵件自動分揀系統

13、自動洗衣機控制系統

14、電鍍控制系統

15、自動售貨機系統

16、繼電器控制實驗

17、軟件的仿真控制

4.3  裝置配置

4.4  技術參數

4.1  電源：三相四線 AC 380 V±5%  50 Hz；

4.2  外形尺寸：長×寬×高＝1600×700×1450；

4.3  整機容量：≤0.3 kVA；

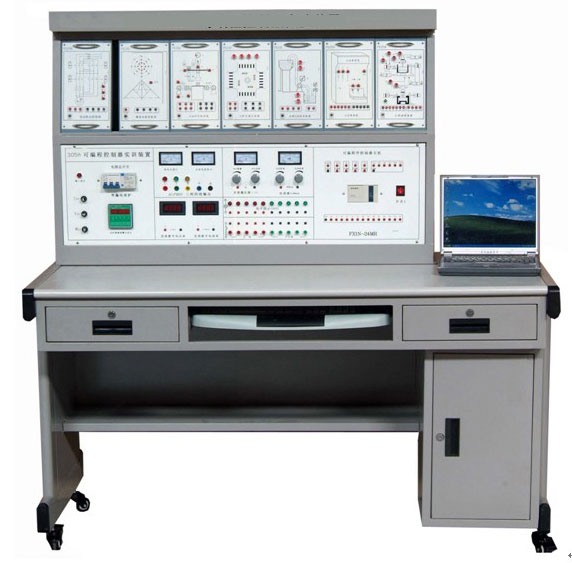

4．4  實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊、三相鼠籠異步電機、十字路口交通燈模型等組成。

4.5  控制屏（鋁塑面板）

4.6  交流電源控制單元

三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由漏電保護開關控制

提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。

4.7  定時器兼報警記錄儀

定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。

4.8  直流電源、直流電壓/電流表、邏輯電平輸出及指示等

直流電壓：0～15V可調輸出；直流電流：0～20mA可調輸出；直流數字電壓表/電流表：電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級，電流表量程0～200mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示。

4.9  實訓桌

實訓桌為鐵質噴塑結構；桌面為防火、防水、耐磨高密度板；帶鎖抽屜，用于放置工具及資料，電腦桌聯體設計。

4.10  安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

4.11  PLC仿真實訓軟件主要功能和特點

（1）通過FLASH虛擬環境實時顯示PLC的運行狀態

（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查

（3）PLC編程訓練、PLC程序編寫測試等功能

（4）實現PLC運行模擬，對錯誤程序進行檢查
