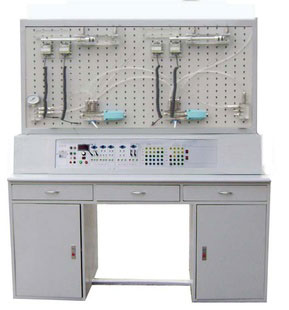

XY—06A型液壓傳動實驗設備 液壓實驗臺添加時間：2017/3/7 15:08:49
主要技術參數：
實驗臺外形尺寸：1500mm×700mm×760mm
實驗支架尺寸： 1100mm×400mm×920mm
可編程控制器（PLC）：三菱FX1S-20MR主機， （繼電器輸出型）。
電源：輸入AC220V、輸出DC24V、AC24V
1、額定電壓：220V頻率：50Hz
2、電機型號：YET-80102 額定電流：0.8A
3、額定功率：150W 額定電壓：DC220V
4、調速范圍：0~1200rpm
5、齒輪油泵技術參數：
額定轉速：1450rpm 工作壓力0—0.8Mpa
流量： 10L /main
液壓泵工作是離液壓臺1.5m≤遠處噪聲58Db
實驗項目：
1、用手動換向閥的換向回路 （部分元件）
2、用“O”“M”型機能換向閥的閉鎖回路
3、用液控單向閥的閉鎖回路
4、壓力調定回路
5、二級壓力回路
6、用減壓閥的減壓回路
7、用增壓缸的增壓回路
8、用“H”型換向閥的卸載回路
9、進油節(jié)流調速回路
10、回油節(jié)流調速回路
11、調速齒輪泵調速回路
12、調速齒輪泵和調速閥的復合調速回路
13、流量閥短接的速度換接回路
14、二次進給回路（調速閥的串、并聯(lián)）
15、用順序閥的順序動作回路
16、用壓力繼電器的順序動作回路
17、用電器行程開關的順序動作回路
18、用行程閥的順序動作回路
